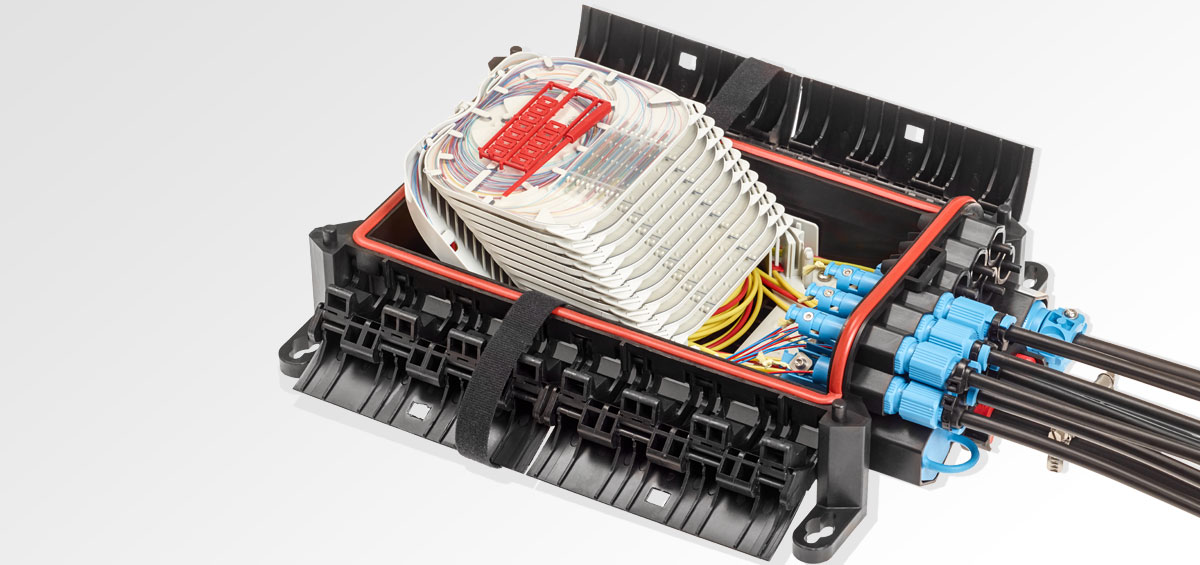

Perfekte Glasfaserverbindungen mit der LWL-Muffe
Für eine ganze Bandbreite an Technologien einsetzbar, platzsparend und wasserdicht. Organisieren Sie den Aufbau und die Verteilung des Glasfasernetzes mit der 3M™ BPEO Glasfasermuffen Evolution.
-
Wo Qualität verbindlich wird – zum Beispiel in xDSL-Netzen oder im Mobilfunk – bietet 3M die passenden Lösungen. Hierbei spielt es keine Rolle, ob Sie neue Netze verlegen oder bestehende Strukturen erweitern, denn die 3M™ BPEO Glasfasermuffen der neuen Evolutionsstufe lassen sich beliebig einsetzen und konfigurieren. Darüber hinaus sind sie druckbeständig, witterungsfest und finden dank ihrer kompakten Bauweise überall Platz – ob am Mast, in Verteilerkästen, in Schächten oder in der Erdverlegung.
Die Auswahlmöglichkeit zwischen 6 verschiedenen Standardgrößen rüstet Sie für alle möglichen Anwendungsgebiete aus – vom FTTH-Anschluss in der Seitenstraße bis hin zum Metro-Netz. Bei einer Kapazität von 48 bis 864 Fusionsspleißen pro Muffenkörper sind der Konnektivität kaum Grenzen gesetzt.
Unsere Produkte:
Die 3M™ BPEO Glasfasermuffen – platzsparend, vielseitig und umweltresistent
Zur optimalen Verbindung von Glasfaserleitungen in allen Stärken und Konfigurationen bieten wir Ihnen ein breites Produktangebot. Wählen Sie Ihre richtige Verbindungsmuffe oder lassen Sie es uns wissen, wenn wir Sie bei der Auswahl beraten können.
-

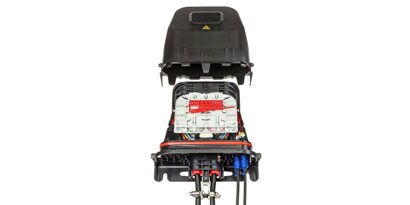

Die 3M™ BPEO Glasfasermuffe der Größe 0 bietet für das Hausanschluss-Segment 14 Ein- und Ausgangsöffnungen sowie einen Organizer für bis zu vier Spleißkassetten auf unter zwei Litern Raum.
-

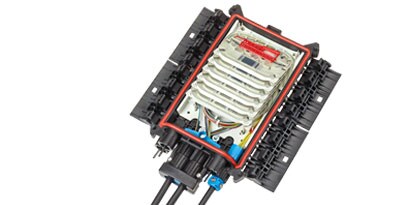

Als Aufteilungs- und Verzweigungsmuffe ist die BPEO Muffe Größe 1 die ideale Lösung für den Übergang zwischen Hauptkabel- und Verzweigungsnetz. Wenn Sie herkömmliche Micro-Structure-Kabel verwenden, können Sie den Organizer mit bis zu 12 Spleißkassetten bestücken.
-

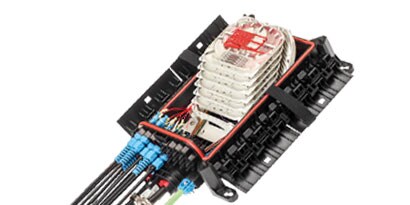

Ideal für Fibre-to-the-home (FTTH): Kapazität für bis zu 144 Fusions-Spleiße, lieferbar als Distribution Hub oder Distribution Point. Auch für Bündeladern und Micro-Structure Kabel, in einem Volumen von unter 6 Litern.
-

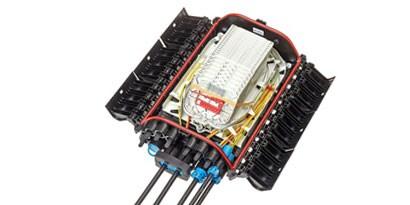

Sie benötigen eine Glasfasermuffe für das Unterbringen und Spleißen eines hohen Faservolumens im Haupt- und Zuleitungsbereich? Dann haben Sie hier Platz für bis zu 336 Fusionsspleiße. Die BPEO Muffe Größe 2 gibt es in drei Varianten.
-

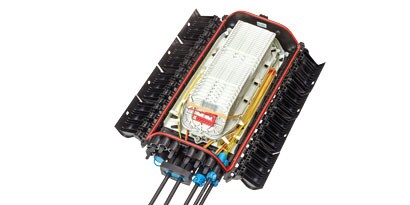

Die 3M™ BPEO Gasfasermuffe Größe 3 ist baugleich mit der Größe 2 und unterscheidet sich von ihr nur in der Länge. Kein Wunder, denn bietet sie doch Platz für bis zu 576 Fusionsspleiße.
-

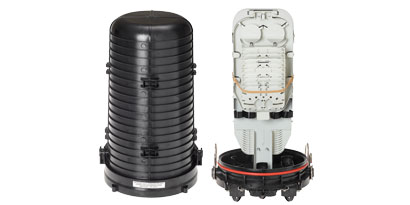

Diese hermetisch abdichtende Haubenmuffe ist besonders in Weitverkehrs-, Metro und Zugangsnetzen gefragt und sorgt im xDSL, HFC und Mobilfunk für eine zuverlässige Verbindung.
-
Das BPEO Konzept
Entdecken Sie die Vorteile der neuen 3M™ BPEO Glasfasermuffe
durch Klick auf den jeweiligen Punkt.Entdecken Sie die Vorteile der neuen 3M™ BPEO Glasfasermuffe
durch Klick auf den jeweiligen Punkt.
BPEO
BPEO
Mehr erreichen mit der neuen Evolution
Sie setzen unsere LWL-Muffen bereits ein? Dann schauen Sie hier, welche Vorteile Ihnen die neue Generation bietet:
-
- Erweiterung um Mehrfach-Anbindungen (Multidrop) für Gebiete mit dichte Bebauung
- Zwei neue Muffengrößen 0 und 1,5 für Mehrfachanbindungen
- Mechanische Doppeleinführung für ungeschnittene Kabel
- Neue Spleißkassetten für Single-Circuit Management und Splitter-Integration
- Sehr hohe Faserkapazitäten bis maximal 864 Fusionsspleiße
Der Lieferumfang der 3M™ BPEO Glasfasermuffen
Folgende Komponenten sind bei allen Produkten bereits enthalten:
-
- Muffenkörper inklusive Deckel und Ventil für den Dichtigkeitstest
- Blindabdeckungen für alle Einführungsöffnungen
- Organizer mit Ablage für Micro-Structure-Kabel und Bündeladern
- Fixierelemente
- Montageanleitung
Jede Anforderung an die LWL-Muffen ist anders. Damit Sie Ihre 3M™ BPEO Glasfasermuffe individuell auf Ihren Montagebedarf anpassen können, bieten wir Ihnen die Möglichkeit die Spleißkassetten, Befestigungskits und ECAM Kabeleinführungen separat auszuwählen und zu bestellen.
Mögliche Kabelstärken und Konfigurationen der Muffenkörper
Je nachdem, in welcher Konfiguration die LWL-Muffe ausgeliefert wird, lassen sich über das ECAM-System unterschiedliche Kabelstärken einführen. In der untenstehenden Grafik sehen Sie eine Übersicht über alle möglichen Kabelstärken und Einführungsvarianten.
-
Einfach Kabeleinführung für ECAM S27 Evol (5 - 27 mm Kabel Ø)
Einzel Kabeleinführung für ECAM S18 (5 - 18 mm Kabel Ø)
Einzel Kabeleinführung für ECAM S12 (4 - 12 mm Kabel Ø)
Einzel Kabeleinführung für ECAM S9,5 (3,5 - 9,5 mm Kabel Ø)
Einzel Kabeleinführung für ECAM S7 (3 - 7 mm Kabel Ø)
Ventil
Doppel Kabeleinführung für ECAM D18 (6 - 18 mm Kabel Ø)
Doppel Kabeleinführung für ECAM D20 (5 - 20 mm Kabel Ø)
Doppel Kabeleinführung für ECAM D27 Evol (5 - 27 mm Kabel Ø)
Sie wissen bereits, in welcher Konfiguration Sie Ihre 3M™ BPEO Glasfasermuffe benötigen? Dann gelangen Sie hier über die jeweilige Frontseitendarstellung zu Ihrem gewünschten Produkt.
Das 3M™ BPEO Glasfasermuffen-Zubehör
Konfigurieren Sie Ihre Glasfasermuffe punktgenau auf Einsatzgebiet und Zweck
Das Zubehör der LWL-Muffen von 3M umfasst ein breites Sortiment an Spleißkassetten, ECAM Kabeleinführungs-Systemen und Befestigungs-Kits. Die Zubehörteile sind ausschließlich für den Einsatz mit 3M™ BPEO Glasfasermuffen entwickelt worden und auf unsere Muffenkörper optimal abgestimmt. Mit den unten aufgeführten Teilen konfigurieren Sie Ihre Glasfasermuffe punktgenau auf Einsatzgebiet und Zweck.
-

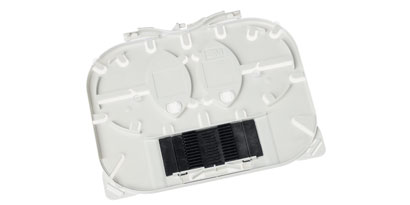

Die Spleißkassetten bilden das Herzstück Ihrer Glasfasermuffe und sind in Anzahl und Typ abhängig von der eingesetzten Spleißtechnologie und der Nutzung von PLC-Splittern. Beachten Sie bei der Auswahl bitte die Spleißkapazität der jeweiligen Muffe.
-

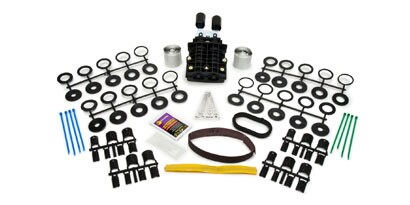

Hier kommen Sie zu den mechanischen Kabeleinführungen für Einfach- oder Doppelports, jederzeit wieder lösbar und wasserdicht. Das ECAM Kabeleinführungs-System fängt auftretende Kabelzugkräfte ab und wird mit Standardwerkzeug montiert.
-

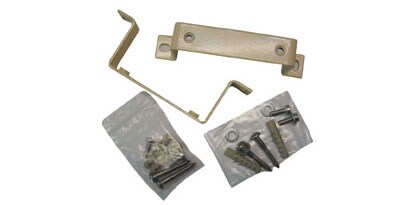

Ihre 3M™ BPEO Glasfasermuffen der Größe 1 bis 3 benötigen Wand- und Masthalterungen, wenn diese entsprechend montiert werden sollen. Hier finden Sie auch das nötige Zubehör für die Erdung. Für eine reibungslose Montage empfehlen wir ausschließlich das Sortiment von 3M.
