Lösungen für Versteifungsprofile und Rahmenklebungen
Dauerhaftes Kleben von Platten an starren Rahmen
3M Montagelösungen für das dauerhafte Fügen von Versteifungsprofilen und Rahmenverklebungen
-
Montage von Platten an Rahmen
Bei der Montage von Platten an Rahmen werden verkleidende oder tragende Platten mit einem starren Rahmen verbunden. Gängige Beispiele sind Baufassaden, Anhängerbleche, Aufzugswände und Reklametafeln.
-
Montage von Versteifungsprofilen an Platten
Versteifungsprofile verleihen Platten zusätzliche Stabilität und Festigkeit. Sie werden häufig bei Aufbauten von Anhängern, bei Verkehrsschildern und bei großen Metallgehäusen eingesetzt.
-
Typische Anforderungen an Lösungen für die Plattenmontage
- Haltekraft des Eigengewichts
- Flexibilität bei dynamischer Belastung oder thermische Ausdehnung bei unterschiedlichen Materialien
- Ausgleich von Unebenheiten und Passgenauigkeiten/Toleranzen
- Wasserabdichtung
Gängige Verbindungsarten und Beanspruchungen bei der Plattenmontage
-
Bis auf wenige Ausnahmen sind bei Platte-an-Rahmen- und Versteifung-an-Platten-Verbindungen vergleichbare Belastungen zu berücksichtigen. Üblicherweise wird bei der Montage von Platte-an-Rahmen oder von Versteifung-an-Platte vertikal oder horizontal eine Überlappfuge hergestellt. Auch Versteifungsprofile werden mit Überlappung verklebt, wobei der Klebstoff das Element über seine Länge bedeckt.
-
Scher-Belastung bei Platte-an-Rahmen-Verklebungen
Bei vertikaler Platte-an-Rahmen-Montage erzeugt die Schwerkraft eine Scher-Belastung, da das Eigengewicht der Platte auf die Verbindung einwirkt. Es können auch Schäl- und Spaltbruch-Belastungen auftreten, die sich aber dadurch, dass sich die Belastung auf eine große lineare Länge verteilt, in Grenzen halten.
-
Druck und Zug bei der Verbindung von Versteifungsprofil an Platte
Bei der Verbindung von Versteifungsprofil und Platte ist das Gewicht des Profils oftmals nicht so groß, dass nennenswerte Scher-Kräfte durch sein Eigengewicht entstehen. Dafür ist das Versteifungsprofil oft Zug und Druck ausgesetzt, wenn eine Kraft auf die Platte einwirkt (z. B. Windbelastung bei Schilderflächen). Auch hier können gewisse Spalt- und Schälkräfte auftreten, die sich aber auf große lineare Längen und Feder-und-Nut-Konstruktionen gut verteilen können.
Produktkategorien und Empfehlungen für die Montage von Platte-an-Rahmen
-
3M Klebebänder, Klebstoffe, Dichtmassen und wiederlösbare Befestigungslösungen bieten verschiedene Möglichkeiten für die Montage von Platten, Rahmen und Versteifungen. Und sie bieten Elastizität für dynamische Belastungen oder wärmebedingte Ausdehnung.
Berücksichtigen Sie bei der Auswahl eines Produkts die folgenden Faktoren:
- Anzahl der Schritte für das Aufbringen von Klebstoff oder Klebeband
- Einfache Anwendung
- Aufbau der Klebkraft
- Viskosität und Dehnbarkeit des Klebstoffs
- Haltekraft
- Reparatur und Entfernen nach dem Aushärten
Produktkategorien
-

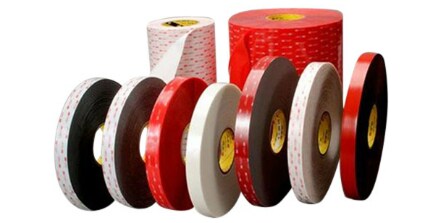

Hochbelastbare Klebebänder sind eine bewährte Alternative zu Schrauben, Nieten, Schweißen und anderen konventionellen mechanischen Fügemethoden. Das 3M™ VHB™ Klebeband bietet sofortige Haftung, eine hohe Endklebekraft und dichtet zugleich. Die Viskoelastizität des 3M™ VHB™ Klebebands ermöglicht flexible Bewegungen der Teile untereinander, wenn diese sich unter Temperatureinwirkung ausdehnen oder zusammenziehen. Ideal für die Verklebung von ebenen Flächen mit gleichmäßiger Klebschicht.
-

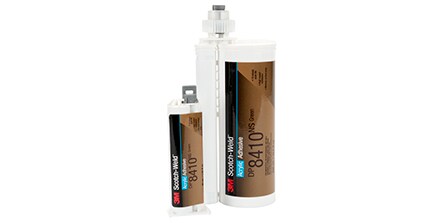

Acryl-, Epoxid- und Urethan-Konstruktionsklebstoffe haben eine Überlappscherfestigkeit über 6,8 MPa. Sie eignen sich ideal für dünnere Klebeschichten, unregelmäßige oder strukturierte Oberflächen, wenn eine hohe Belastung gefordert ist. Bietet höchste Belastbarkeit und Beständigkeit gegen Umgebungseinflüsse
-

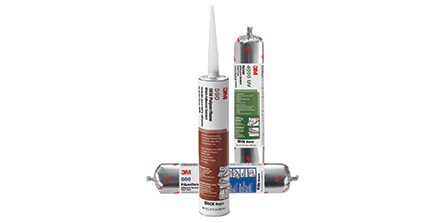

Acryl, Polyurethan, Nitril und Hybrid sind Ein-Komponenten-Klebstofftechnologien mit hervorragenden Dichtungseigenschaften. Diese Produkte sind in der Lage, größere und unregelmäßige Unebenheiten zu füllen – auch bei rauen Materialien. Hochflexible Formulierungen ermöglichen eine Kompensation temperaturbedingter Ausdehnung/Kontraktion.
-

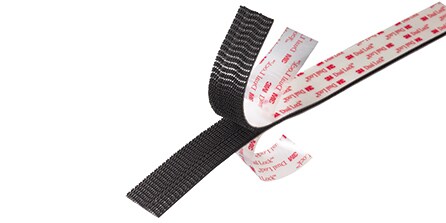

3M™ Dual-Lock flexible Druckverschlüsse für starke und dennoch leicht lösbare Verbindungen. Diese Produkte sind ideal, um Zugang für Wartungszwecken zu erhalten oder Platten austauschen zu können. Als Klebeschicht kommt üblicherweise ein 3M™ VHB™ Klebeband oder eine andere 3M Klebstofftechnologie zur Anwendung.
Leistungsmerkmale für die dauerhafte Montage von Platten, Rahmen und Versteifungsprofilen
Alle unten genannten 3M Technologien sind ideale Lösungen für die Montage von Platten. Die nachstehende Liste zeigt die Leistungsmerkmale der Produkte im Vergleich.
-
+ = Gut ++ = Besser +++ = Am besten
-
PROFI-TIPP
Für eine schnelle Handhabung und zur Erzielung hoher Endfestigkeit empfiehlt sich eine Kombination aus Klebstoffen und Klebebändern, beispielsweise von 3M™ VHB™ Klebeband mit 3M™ Kleb- und Dichtmassen.
